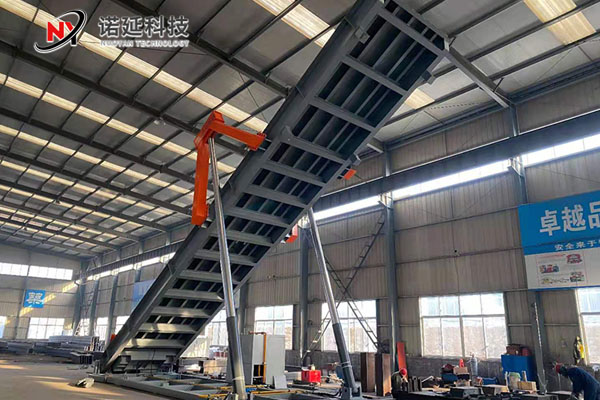

后翻式液压翻板卸车机包含:移动式液压翻板、固定式液压翻板、深地坑式液压翻板和浅地坑式统称液压翻板。
一、工作原理及流程

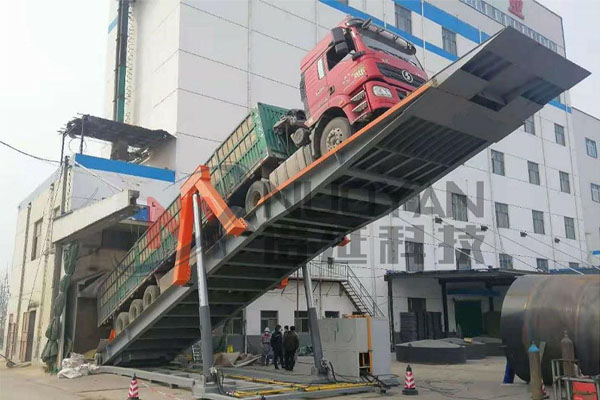

载重汽车开入卸车机平台,汽车就位,升起挡轮器,汽车后轴轮胎与挡轮器完全接触,
汽车拉起手刹。打开物料后箱门,启动传送带,人员离开,到安全位置,开始举升平台。使
平台平稳举升到 0-45°的角度(举升时间约为 180 秒,举升高度和角度用户自定),在卸
货的过程中车内的物料被逐渐卸出,举升高度以物料卸净为准。物料卸净后,降下平台,(复
位时间约 160 秒)完全复位后空车前行开下平台,同时挡轮器复位。准备下一辆汽车卸载。
(注:液压翻板运行时,人员必须远离车辆)
现场可通过无线遥控器进行现场控制操作.
二、技术条件
2.1、自然条件
2.1.1 设备安装场所:甲方指定卸车机现场;
2.1.2 自然条件:
本设备对:风、雨、湿度、气压等无要求;
2.2、工况条件
甲方提供以下条件,即满足本设备安装;
2.2.1、动力,保护接地条件
低压动力电源:卸车机 40KVA , 三相五线;保护接地:联合接地 ,接地电阻≤4 欧姆;
2.2.2、环境温度
环境条件:要求气温在-15--40 摄氏度;
2.2.3 、液压油要求:46#抗磨液压油;
2.2.4、设备安装基础条件
合同签订后由乙方提供基础图纸,由甲方负责施工;水泥预制干透牢固,满足乙方安装需求。
2.2.5、使用工况
满足 24 小时/日,30 天/月连续生产作业需求,每台卸车机采用液压缸作为平台后翻
升降的动力机构 ,控制系统可采用操作台界面操作或无线遥控操作。
